龙8国际官网正版技术团队 | 为军运会赛事提供扩声技术护航

发布时间:2019-11-20来源:体育场馆点击:-

分享到 :

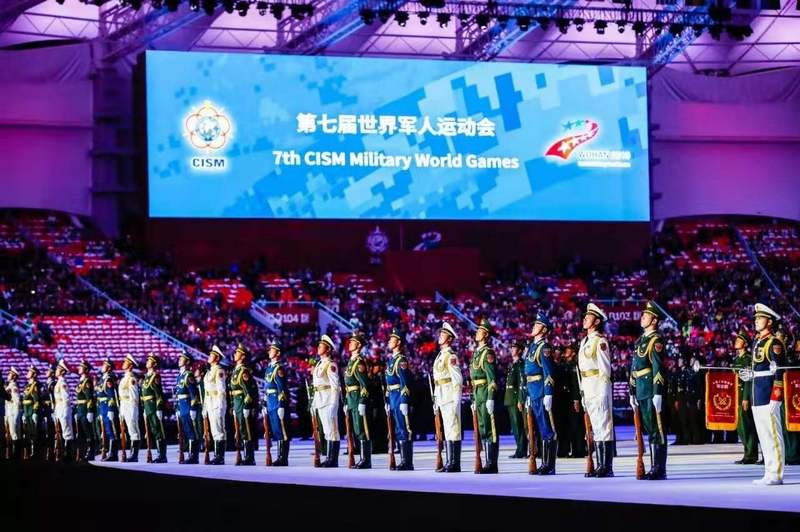

创军人荣耀,筑世界和平。第七届世界军人运动会10月18日晚在湖北省武汉市隆重开幕。来自109个国家的9300余名军体健儿将在江城武汉同场竞技、增进友谊。18日晚,容纳近6万名观众的武汉体育中心主体育场人声鼎沸、气氛热烈。


龙8国际官网正版技术团队—为军运会赛事提供扩声技术护航 (1).jpg



// 军运会击剑比赛 //

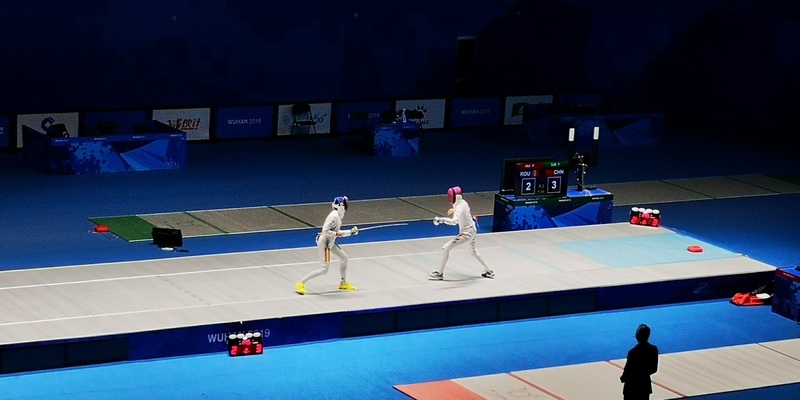

第七届世界军人运动会击剑项目比赛19日正式开赛,中国女将孙一文勇夺女子重剑个人冠军,也是本届军人运动会击剑馆中首枚中国金牌获得者。


龙8国际官网正版技术团队—为军运会赛事提供扩声技术护航 (2).jpg


龙8国际官网正版技术团队—为军运会赛事提供扩声技术护航 (3).jpg

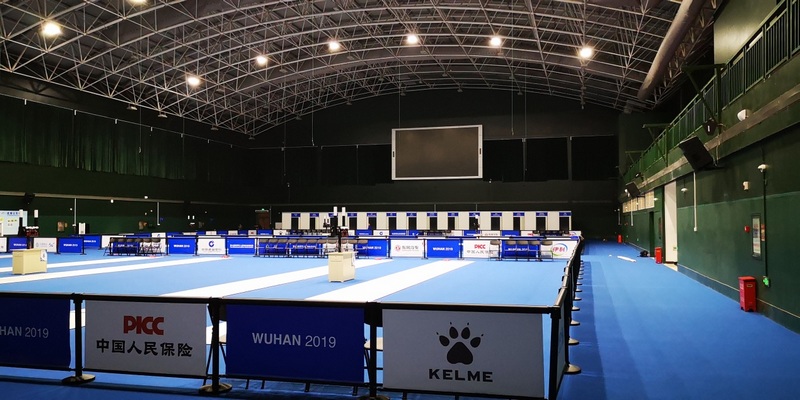

第七届世界军人运动会击剑馆位于武汉城市职业学校,在军运会期间,这里还将分别陆续举行佩剑、花剑、重剑三类项目的男子、女子个人半决赛、决赛,团体半决赛、决赛的激烈角逐。


龙8国际官网正版技术团队—为军运会赛事提供扩声技术护航 (4).jpg


龙8国际官网正版技术团队—为军运会赛事提供扩声技术护航 (5).jpg


击剑场馆由主比赛馆与运动员热身训练馆两大分区域组成,其中主比赛馆除赛场区外还包含了安保指挥中心、新闻发布中心、运动员检录中心、媒体制作中心、技术官员会议中心等多个功能分区。主比赛馆设观众席2433座,曾承办2017年CUBA中国学校生篮球联赛(湖北赛区)、2017年ITF国际女子网球巡回赛(武汉站)等比赛,军运会期间主要承担击剑项目比赛。龙8国际官网正版技术保障团队全程提供赛时扩声技术保障工作!


龙8国际官网正版技术团队—为军运会赛事提供扩声技术护航 (6).jpg


龙8国际官网正版技术团队—为军运会赛事提供扩声技术护航 (7).jpg

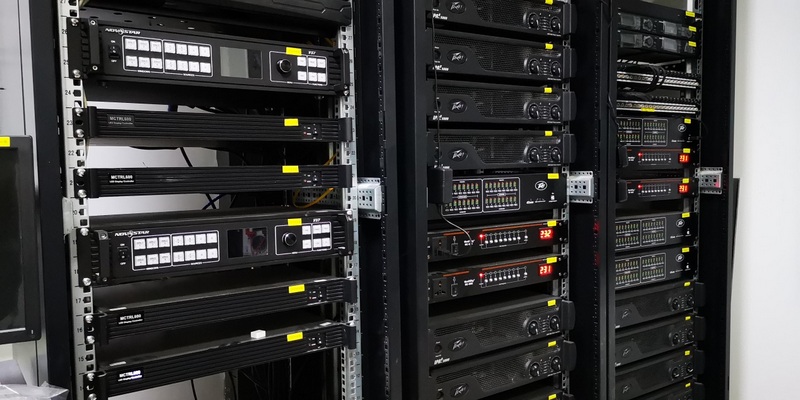

主场馆与热身训练馆扩声系统均来自Peavey网络音频场馆扩声系统。其中主赛场选用了32只Impluse系列扬声器,以观众席、赛场扩声上下呈立体式均匀分布;热身训练馆采用8只Impluse系列扬声器对训练场地均匀分布。5台VSX8080D处理器为两个场馆提供全方位的互联互通与系统校准处理核心,并同时提供应急备份解决预案。


龙8国际官网正版技术团队—为军运会赛事提供扩声技术护航 (8).jpg


龙8国际官网正版技术团队—为军运会赛事提供扩声技术护航 (9).jpg


赛场区除了本地裁判、央视解说员播报扩声外,也进行体育展示暖场活动扩声,同时还为央视直播、升旗系统提供信号保障。为了使热身训练馆的运动员实时获悉赛场进度,实时获得检录准备指令,训练馆同时通过Peavey处理系统的Dante网络音频,分别从主场馆、检录处获得两路独立可控制的“远端”输入信号。


龙8国际官网正版技术团队—为军运会赛事提供扩声技术护航 (10).jpg


龙8国际官网正版技术团队—为军运会赛事提供扩声技术护航 (11).jpg

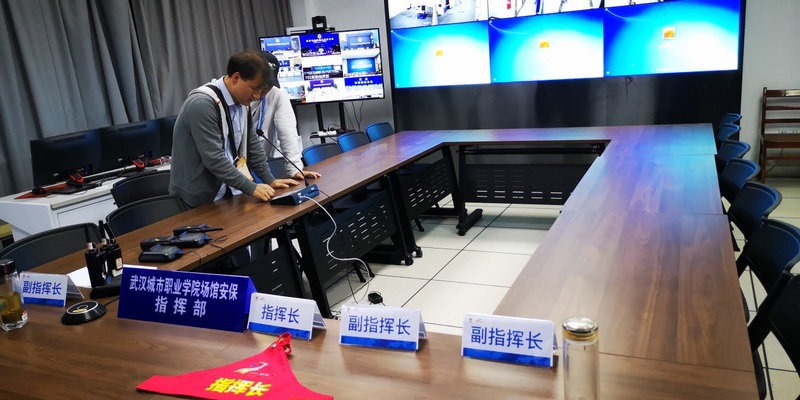

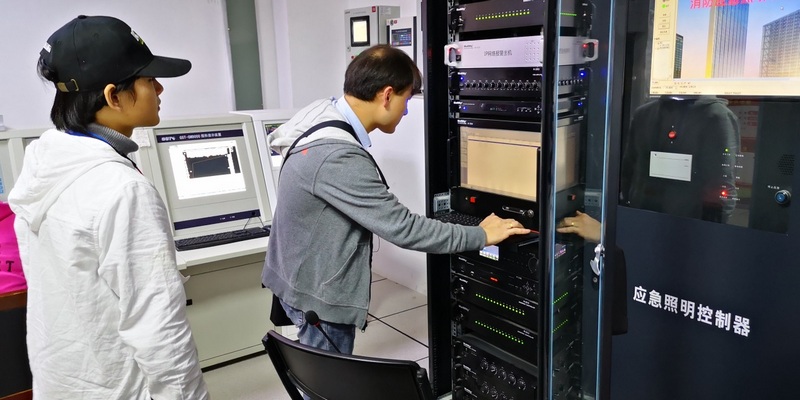

为保障大赛安全稳定运行,Motivity网络广播系统功不可没。位于击剑竞赛委员会安保指挥中心的Motivity广播系统连接了含训练馆、主赛场、各功能中心在内的所有位置广播音箱,两支应急寻呼话筒通过IP的方式可对任意分区实现快速分组紧急寻呼与对讲。



// 军运会女子柔道比赛 //


10月20日晚,军运会女子柔道78公斤以上级决赛中,中国选手王彦战胜斯洛文尼亚选手安娜玛丽·克莱蒙蒂娜·韦伦塞克,斩获金牌!现场欢呼声呐喊声久久不停。这是第七届世界军人运动会柔道馆自19日开赛以来,中国队取得的第4枚金牌。


龙8国际官网正版技术团队—为军运会赛事提供扩声技术护航 (12).jpg


龙8国际官网正版技术团队—为军运会赛事提供扩声技术护航 (13).jpg


该级别铜牌战中,中国选手李杨仅用时1分15秒战胜俄罗斯选手安热齐拉·加斯帕良,为中国队摘下一铜。


龙8国际官网正版技术团队—为军运会赛事提供扩声技术护航 (14).jpg

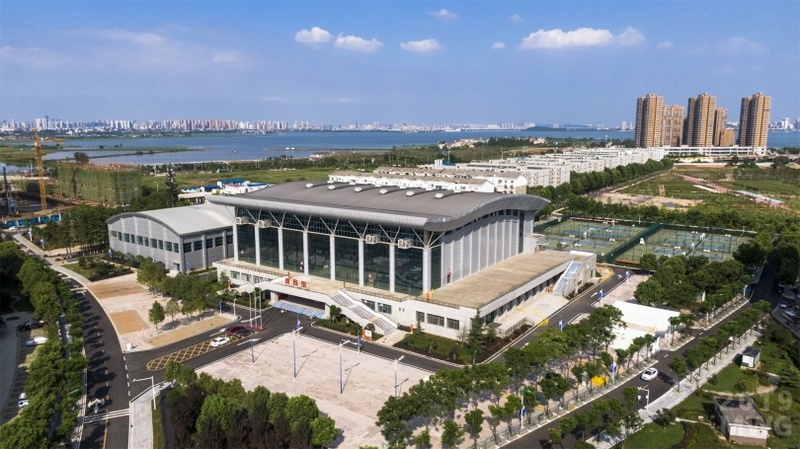

第七届世界军人运动会柔道馆位于武汉理工学校南湖校区西南角。 武汉军运会柔道项目共设16个小项:男子-60公斤、-66公斤、-73公斤、-81公斤、-90公斤、 -100公斤、 +100公斤、团体,女子-48公斤、 -52公斤、-57公斤、-63公斤、-70公斤、-78公斤、+78公斤、团体等,一共16枚金牌。


龙8国际官网正版技术团队—为军运会赛事提供扩声技术护航 (15).jpg

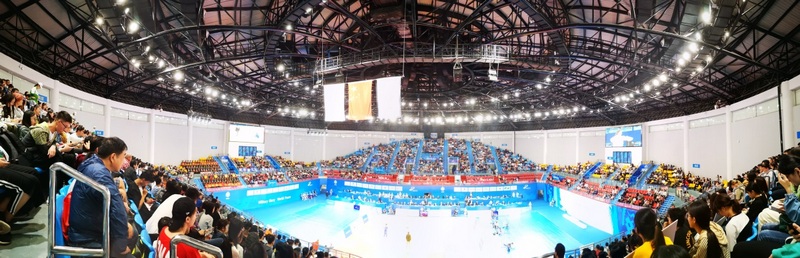

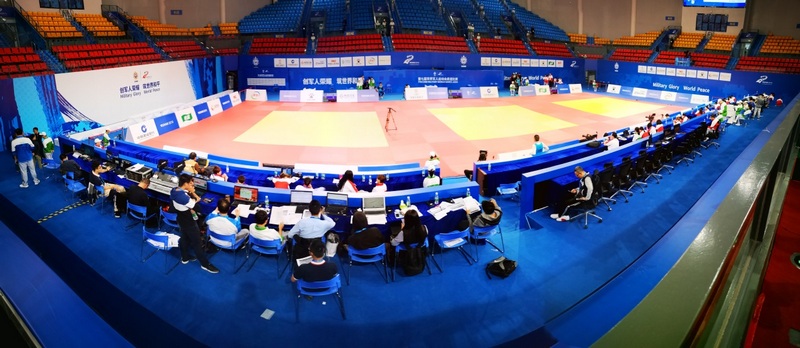

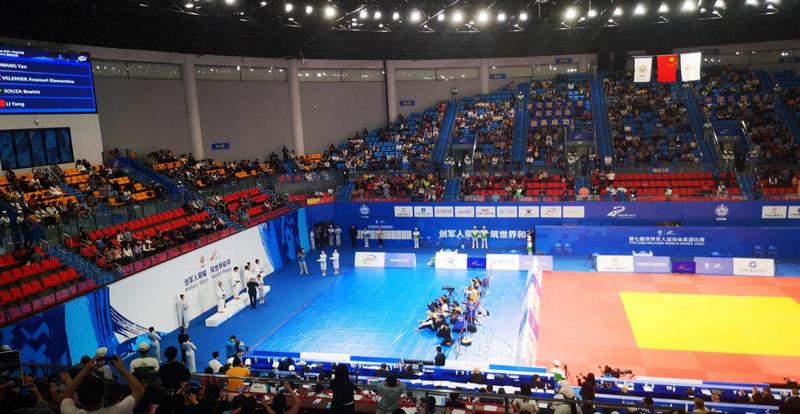

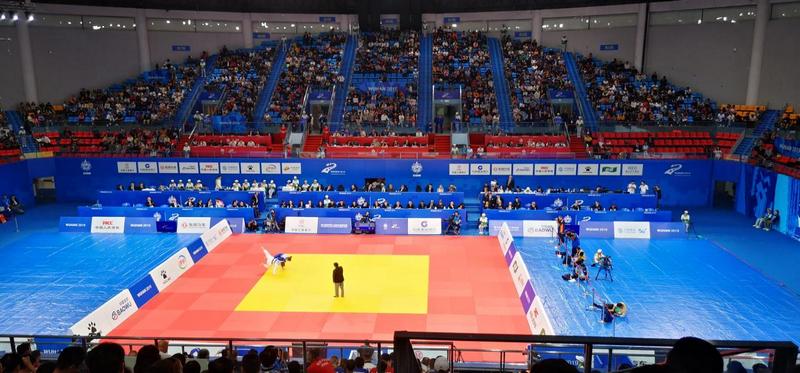

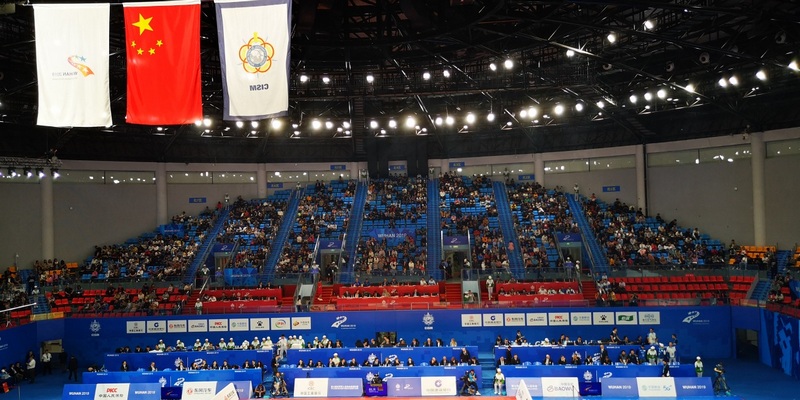

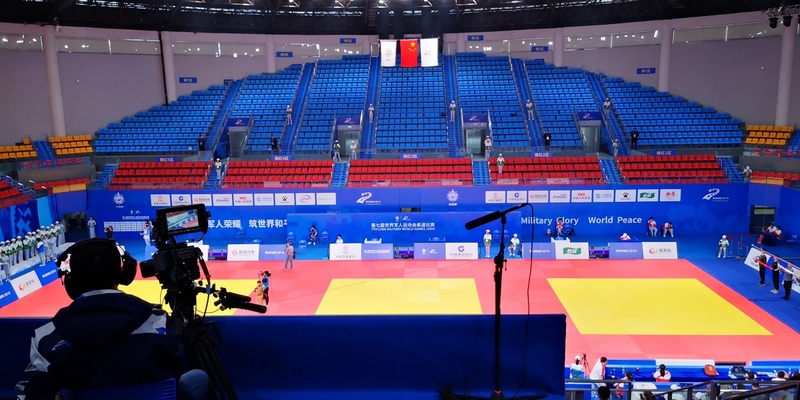

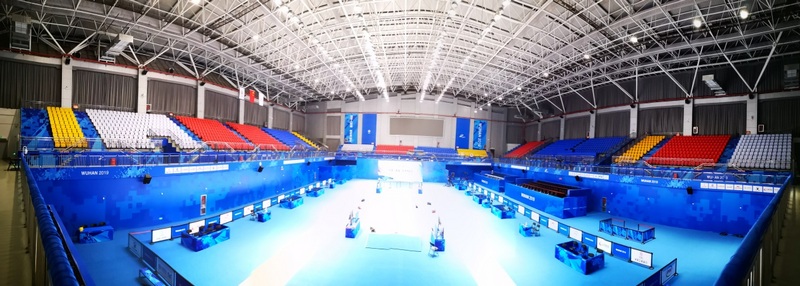

柔道馆主馆建筑面积18000平方米,分上下两层,设观众席位5212座。现场技术保障团队席设主席台下方场地区内,包含音响、大屏、升旗系统、展示系统、摄录播系统等多个设备保障系统,相互联系。作为军运会柔道场馆,馆内悬浮式运动地板,每根4米长的龙骨下方垫有9个胶垫,上下总共5层结构,富于弹性又防潮,保证训练和比赛时不会崴脚伤脚。


龙8国际官网正版技术团队—为军运会赛事提供扩声技术护航 (16).jpg


场馆选用龙建集团自主研发生产的民族品牌Motivity作为核心扩声系统,并由龙建集团技术团队全程提供赛时扩声技术保障工作!扩声分区包含东、西、南、北四个方向及一个比赛场地区和一个主席台区域。采用网络化的分布式处理布局,将场地进行全音频网络覆盖,极大地提高了信号管理传输效率,降低了线路损耗。在大型赛事活动中,较比集中化系统而言,更加科学、稳定。


龙8国际官网正版技术团队—为军运会赛事提供扩声技术护航 (17).jpg


龙8国际官网正版技术团队—为军运会赛事提供扩声技术护航 (18).jpg

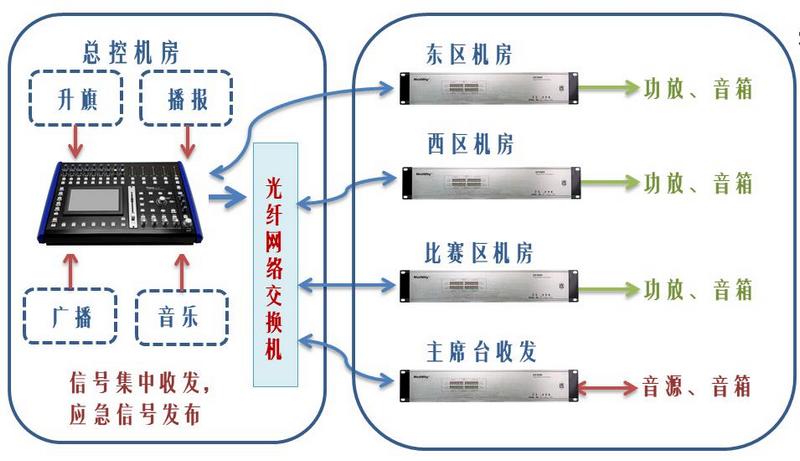

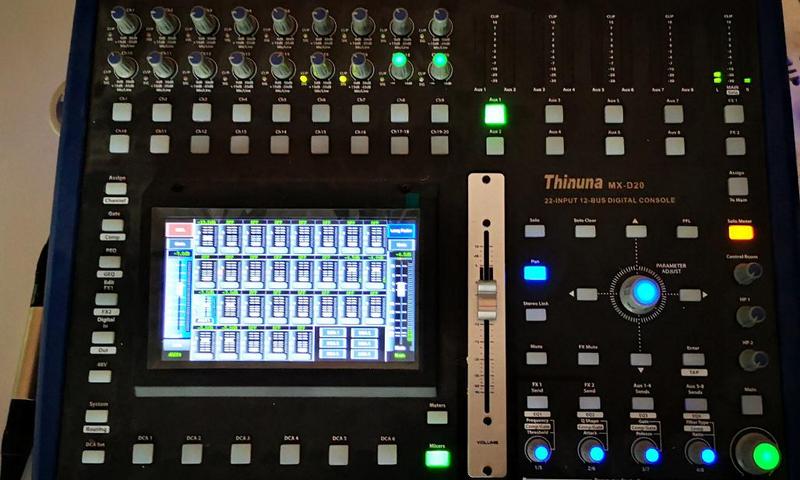

柔道馆比赛扩声系统控制与处理核心包含一台Thinuna MX-D20数字调音台以及4台Motivity旗下DP网络音频处理器。数字调音台负责将现场解说、播报、裁判指令话筒进行整合,配合升旗系统完成颁奖升旗的国歌播放,以及休赛期间的展示环节音视频播放。DP网络音频处理器则负责将调音台整合好的信号分区传输至各区设备机房。


龙8国际官网正版技术团队—为军运会赛事提供扩声技术护航 (19).jpg


龙8国际官网正版技术团队—为军运会赛事提供扩声技术护航 (20).jpg


大赛主席台设在北侧观众区,为保证播报语音同步,考虑场馆扩声远距离传播声延迟效应,选用Motivity品牌QX系列扬声器为主席台区域进行单独扩声保障。主席台区域设固定技术保障人员,为主席台区域话筒拾音、本地返送,与总控制机房互通信号提供实时保障。


龙8国际官网正版技术团队—为军运会赛事提供扩声技术护航 (21).jpg


龙8国际官网正版技术团队—为军运会赛事提供扩声技术护航 (22).jpg



// 军运会男女子沙滩排球比赛 //

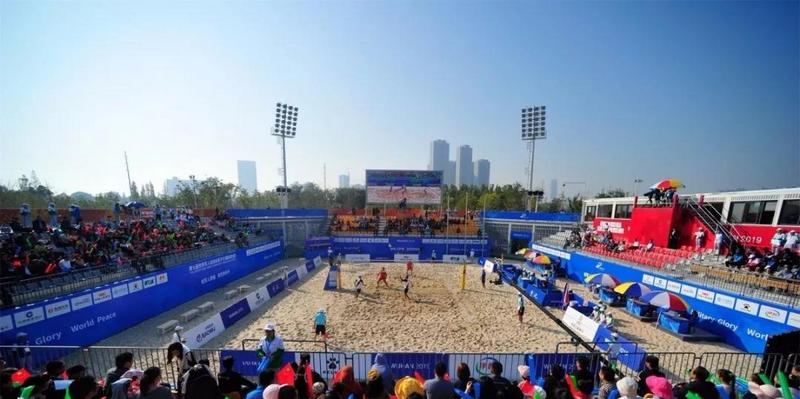

军运会男子沙滩排球比赛于10月19日至10月26日在菲律宾亚星yaxing娱乐江滩沙滩排球馆举行,19号的首赛,中国男子组合对阵卡塔尔,以2:0战绩获得开门红,在21日,中国男子组合以2:0战胜伊朗,每一个现场观众们都欢呼雀跃,热情地为运动健将们助威呐喊!


龙8国际官网正版技术团队—为军运会赛事提供扩声技术护航 (23).jpg


龙8国际官网正版技术团队—为军运会赛事提供扩声技术护航 (24).jpg

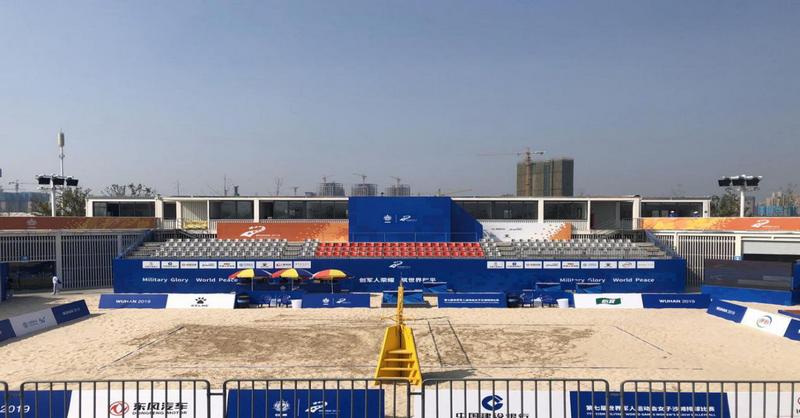

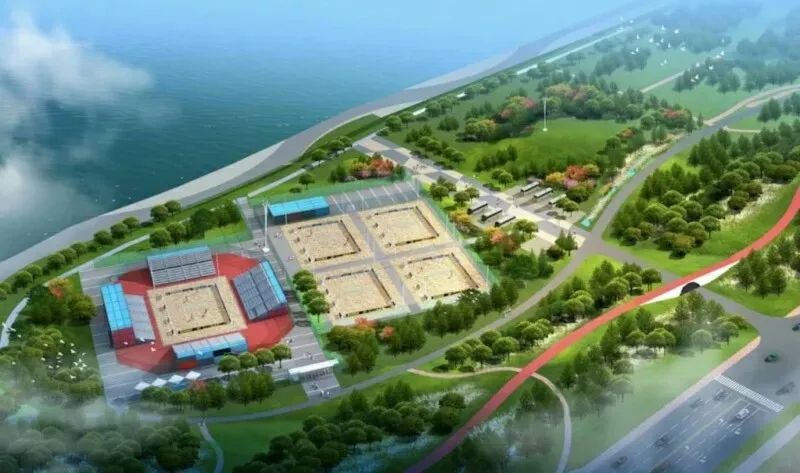

菲律宾亚星yaxing娱乐江滩沙滩排球中心位于武汉市菲律宾亚星yaxing娱乐区临江大道建筑八路段菲律宾亚星yaxing娱乐江滩,包括1片国际赛事标准球场,4片国际标准训练场,设观众席位1116座,主要承担第七届世界军人运动会男子沙滩排球项目比赛。场馆正中间是八边形的比赛场地,西侧为主看台,设有两层钢结构楼房,主比赛场馆为轻钢结构工程,主梁结构多以高强螺栓连接,这样的装配式施工有利于赛后拆除回收利用。


龙8国际官网正版技术团队—为军运会赛事提供扩声技术护航 (25).jpg

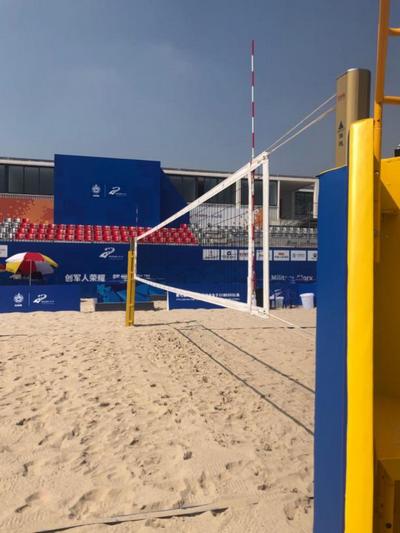

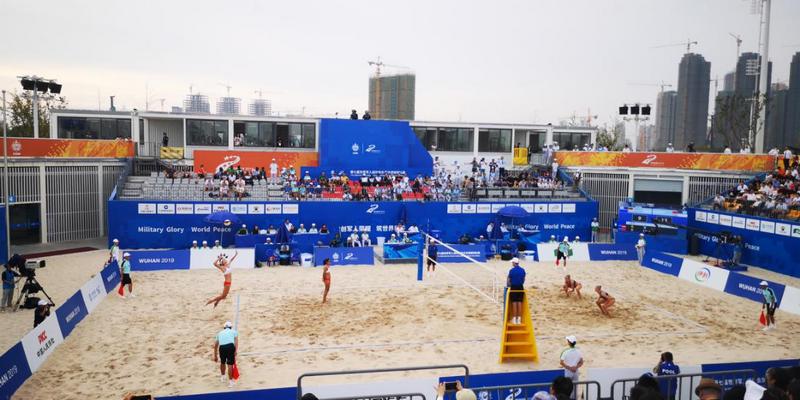

同样作为沙滩排球比赛的另以场地——汉阳江滩沙滩排球中心,位于武汉市汉阳区鹦鹉堤段汉阳江滩,参照菲律宾亚星yaxing娱乐江滩沙滩排球中心“1+4”设置进行设计,拥有国际赛事标准球场、国际标准训练场,坐席1116座,主要承担第七届世界军人运动会女子沙滩排球项目比赛。在21日,军运会女子沙滩排球比赛正式打响,中国队A、B两组分别对阵俄罗斯和德国,双双取得本场小组赛的胜利。


龙8国际官网正版技术团队—为军运会赛事提供扩声技术护航 (26).jpg


龙8国际官网正版技术团队—为军运会赛事提供扩声技术护航 (27).jpg


汉阳沙滩排球中心的比赛场馆扩声系统全部来自龙8国际官网正版自主研发、生产的民族品牌:Motivity,并由龙8国际官网正版技术团队全程进行扩声设计、指导施工、调试验收与赛时保障工作。军运会期间,主要承担女子沙滩排球项目比赛。


龙8国际官网正版技术团队—为军运会赛事提供扩声技术护航 (28).jpg


龙8国际官网正版技术团队—为军运会赛事提供扩声技术护航 (29).jpg

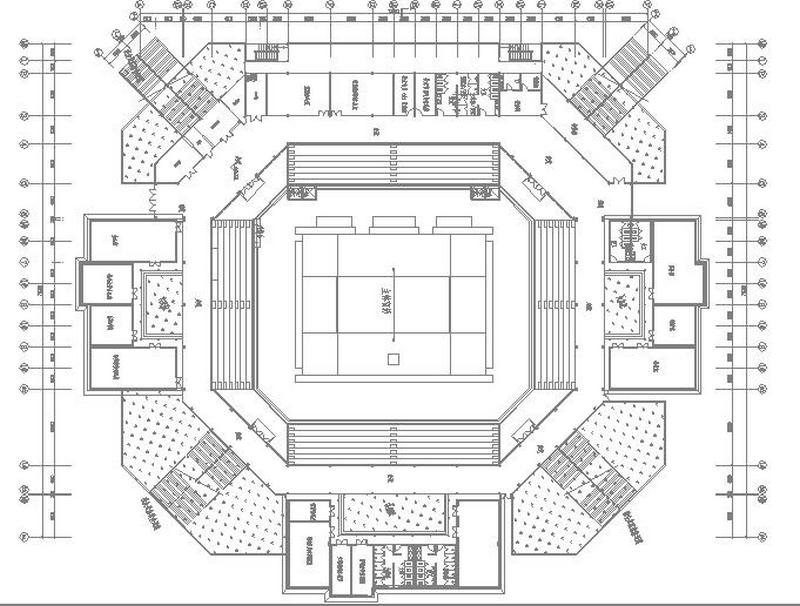

综合建筑设计图纸分析:该比赛场馆属四周环绕式观众席,观众需从梯部进入二层平台入场并进入四面观众区看台,运动员、裁判员、技术官员则直接由一层平台进入赛区。在观赛情景模拟思维下,龙8国际官网正版技术团队前后共给出三版设计方案。

-----------------------------------------------------------

1、场内立杆版本

优势:观众席、赛区可以很容易获得较近距离均匀直达声能,声像定位感最佳,扩声效果最理想。

缺点:观众视线遮挡严重,赛场空间美感降低。

结论:为保证赛事最佳观赏价值,放弃该方案。

2、四个对角立杆、三只一组(1只覆盖赛场、2只就近覆盖观众席)


龙8国际官网正版技术团队—为军运会赛事提供扩声技术护航 (30).jpg


龙8国际官网正版技术团队—为军运会赛事提供扩声技术护航 (31).jpg


优势:赛场声能均匀、观众区不会获得远距离延迟声,且美观度高。

缺点:音箱距离观众席过近,导致声能分布不均匀。

结论:靠近音箱位置的听众难以承受大声压级场馆号角声能,赛时观众座席功能难以全部实现,故需在该方案基础上进一步优化。

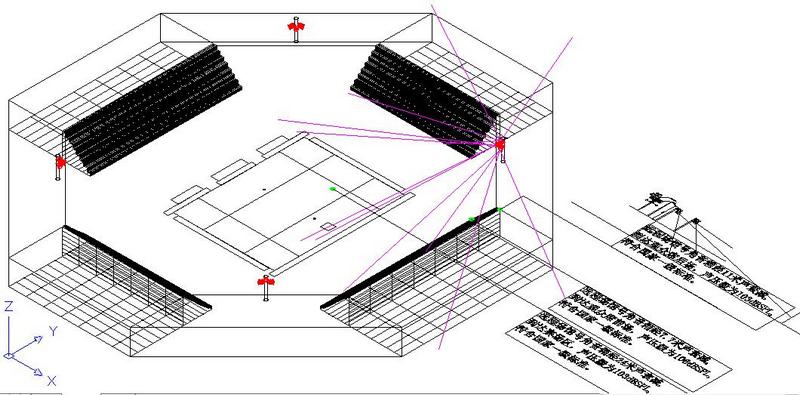

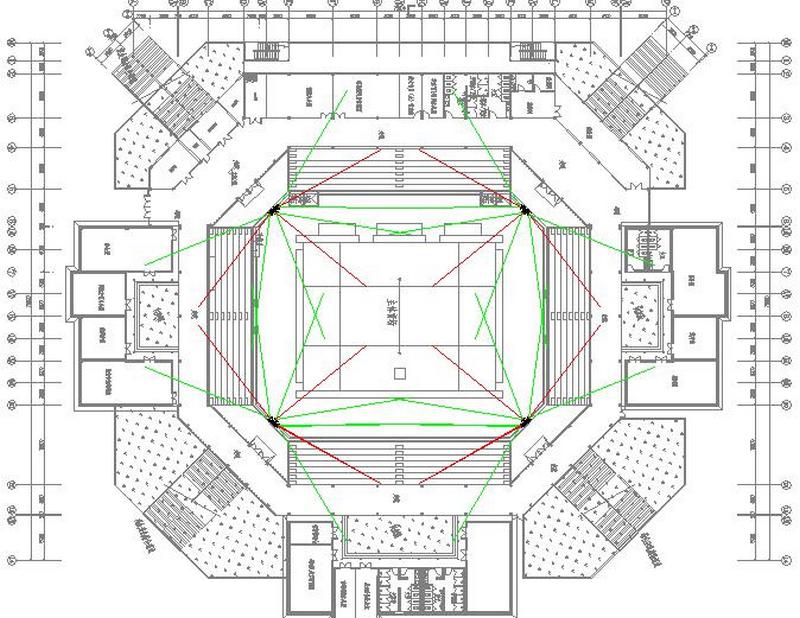

3、现行方案:四个对角立杆、三只号角为一组(两只负责声能传递,一只负责指向传递)


龙8国际官网正版技术团队—为军运会赛事提供扩声技术护航 (32).jpg

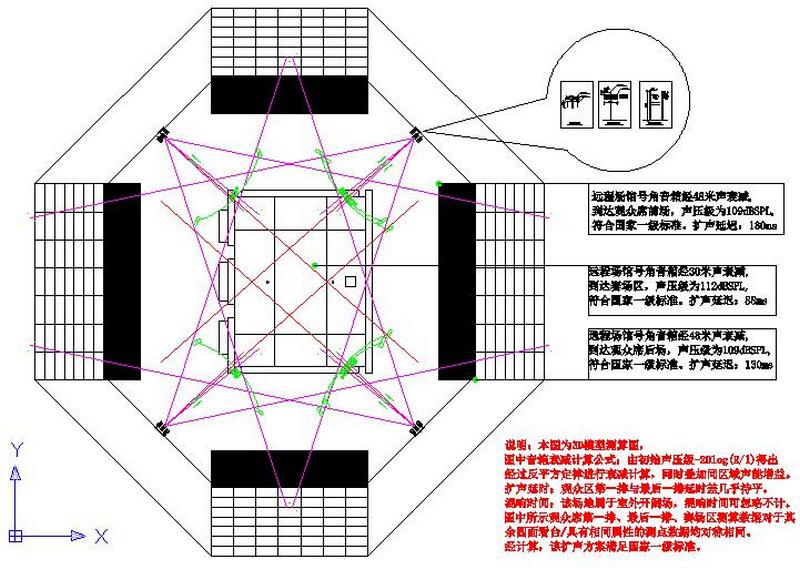

出于比赛观赏实用价值和人性化扩声多方面综合考虑,最终选择以12只Motivity场馆专用号角扬声器SMR-1分四组,每组3只相同方向的布局,安装于四面看台拐角位置。每组扬声器中间一只为主全频能量投射使用,两侧扬声器作高切处理,使更容易叠加的中低频声能在具有显著角度控制能力号角的驱动下辅助声能直达指定扩声区域,四个方向协同配合,既保证了有效听音区的语音清晰度、也保证了互动环节低频听音效果。在满足比赛观赏价值上,更进一步贴合实际需求。


龙8国际官网正版技术团队—为军运会赛事提供扩声技术护航 (33).jpg

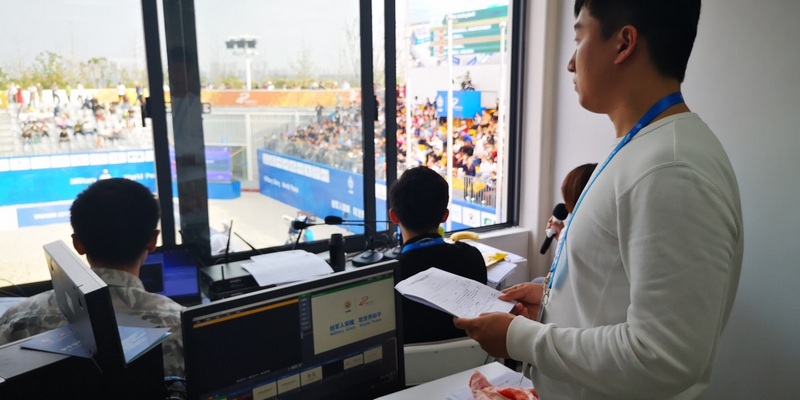

为期6天的女子沙滩排球比赛正在火热进行中,来自Motivity旗下的射频智能全时无线麦克风AU2000系统为赛况播报、解说、观众互动提供全天候的高品质拾音保障。其全球首创的RFIS专利技术采用2.4G远程对频、远程监控、远程双向控制,通过自适应扫频后,让无线信号看得见、避得开、用得上!一台MA1610F调音台与DP数字音频处理器完美搭配,构成音源整合控制与系统管理中心,配合赛事直播和颁奖系统、展示系统需求,将现场视听融为一体,相得益彰。


龙8国际官网正版技术团队—为军运会赛事提供扩声技术护航 (34).jpg龙8国际官网正版技术团队—为军运会赛事提供扩声技术护航 (54).jpg

龙8国际官网正版技术团队—为军运会赛事提供扩声技术护航 (35).jpg


Motivty携龙8国际官网正版技术团队为军运会沙滩排球场馆保驾护航。



// 军运会军事五项项目比赛 //


龙8国际官网正版技术团队—为军运会赛事提供扩声技术护航 (36).jpg


第七届世界军人运动会军事五项项目比赛于10月18号至24号在武汉光谷军事五项群馆举行,来自中国、巴西、俄罗斯、朝鲜、挪威、法国、伊朗等多国运动健儿角逐世界军人运动会军事五项项目的金牌。比赛项目五项分别是:200米射击(精度射与速射)、投弹(投准与投远)、500米障碍跑(男子20个障碍,女子16个障碍)、越野跑(男子8公里,女子4公里)和50米障碍泳。

刚刚在23号结束的武汉世界军人运动会军事五项男女个人全能的比赛中,中国选手潘玉程表现出色,以总分5617.5分夺得男子个人全能金牌!中国男队凭借强大整体实力,以22186.6分毫无悬念获得团体金牌!女子军事五项比赛中,中国选手包揽个人全能前四名!卢嫔嫔以总分5627.2分夺得金牌,管超楠、王堂林和孙洪燕分获2-4名。中国女队以16701.1分,无可争议夺得团体冠军!至此,中国军事五项队包揽男女个人全能和男女团体全部四枚金牌!军事五项项目比赛还有两枚金牌(男、女子障碍跑接力)于24号进行角逐。


龙8国际官网正版技术团队—为军运会赛事提供扩声技术护航 (37).jpg


龙8国际官网正版技术团队—为军运会赛事提供扩声技术护航 (38).jpg

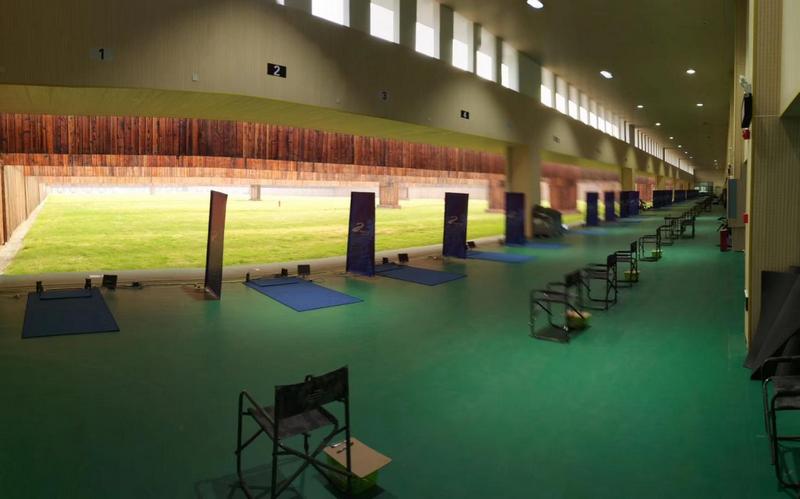

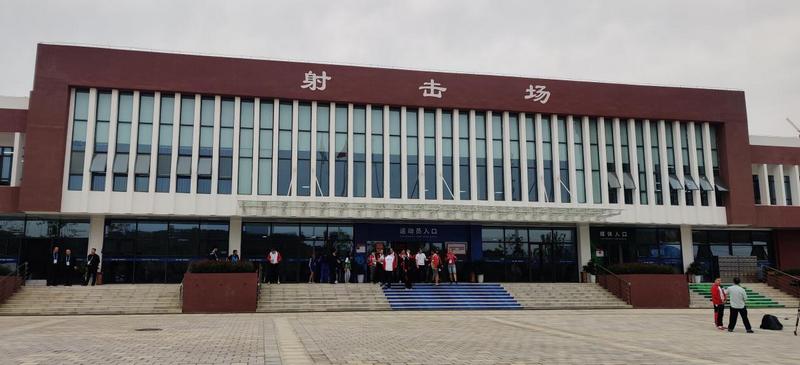

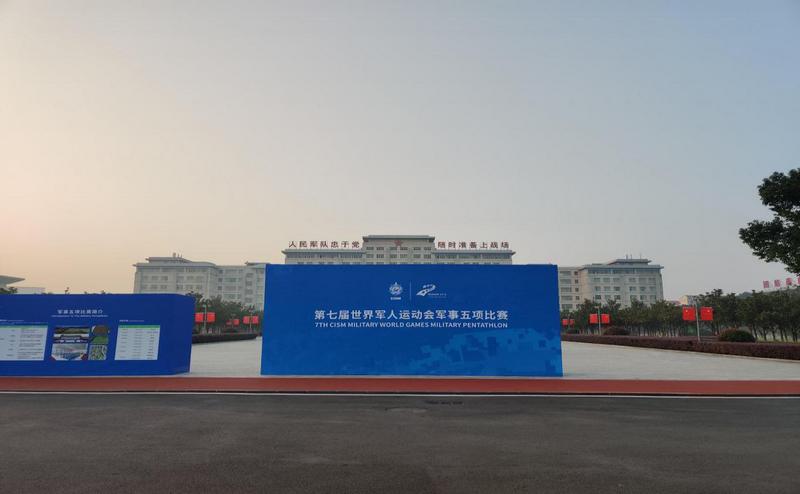

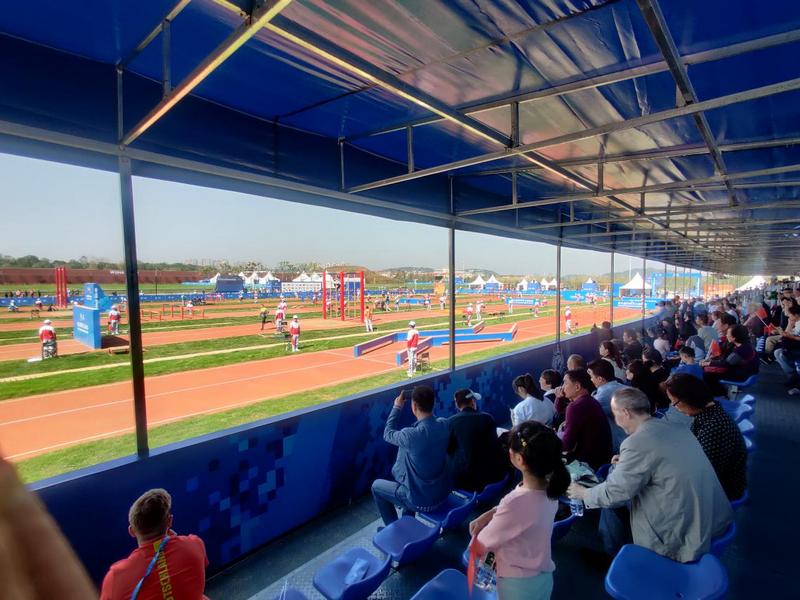

武汉光谷军事五项群馆,由陆军工程学校军械士官学校游泳馆、运动场和在东湖高新区新建的一座半露天300米射击场(5片挡弹梁,30个靶位),一片500米障碍跑场地,12片投弹赛场地,两条四公里越野跑道连在一起组成。


龙8国际官网正版技术团队—为军运会赛事提供扩声技术护航 (39).jpg


龙8国际官网正版技术团队—为军运会赛事提供扩声技术护航 (40).jpg

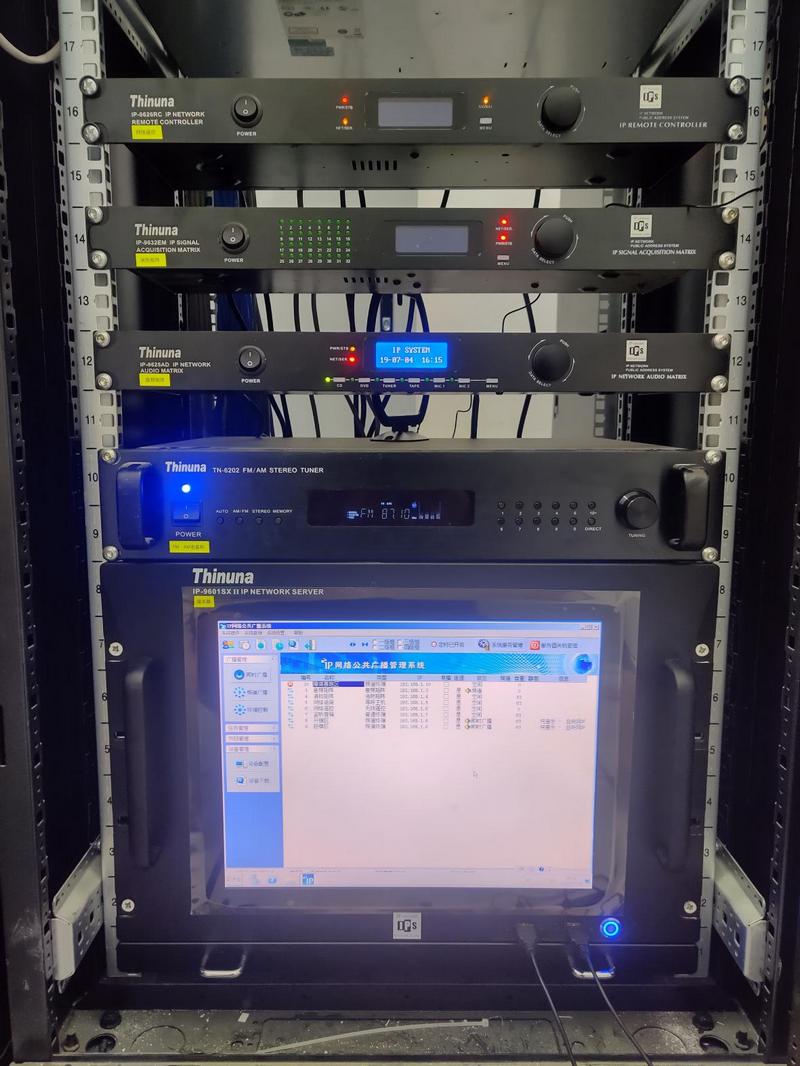

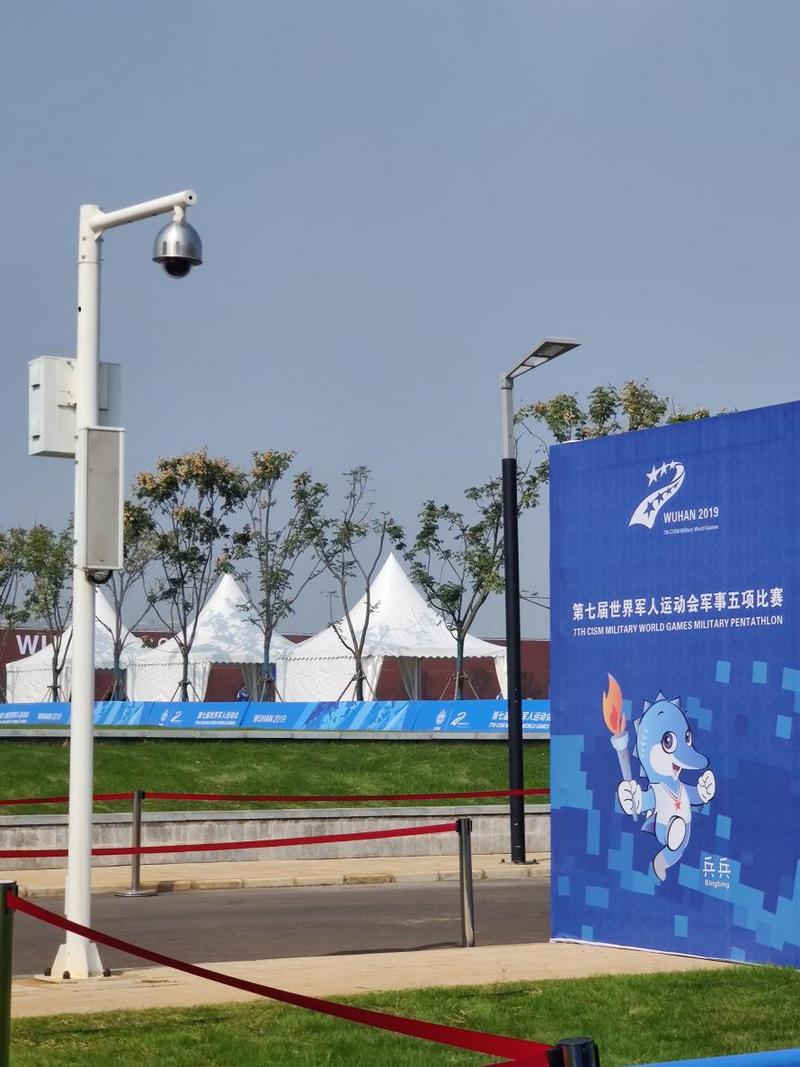

在武汉光谷军事五项群馆(东湖高新区新建场馆)部分的背景音乐扩声系统,采用是来自Thinuna的网络音频扩声系统,此系统是基于IP网络为传输媒介的纯数字化的网络音频控制广播系统。只需接入LAN/WAN网络,音频信号就可以通过网络进行传输,安装时无需单独布线,解决了传输区域大、传输难、音频信号损耗高等问题。

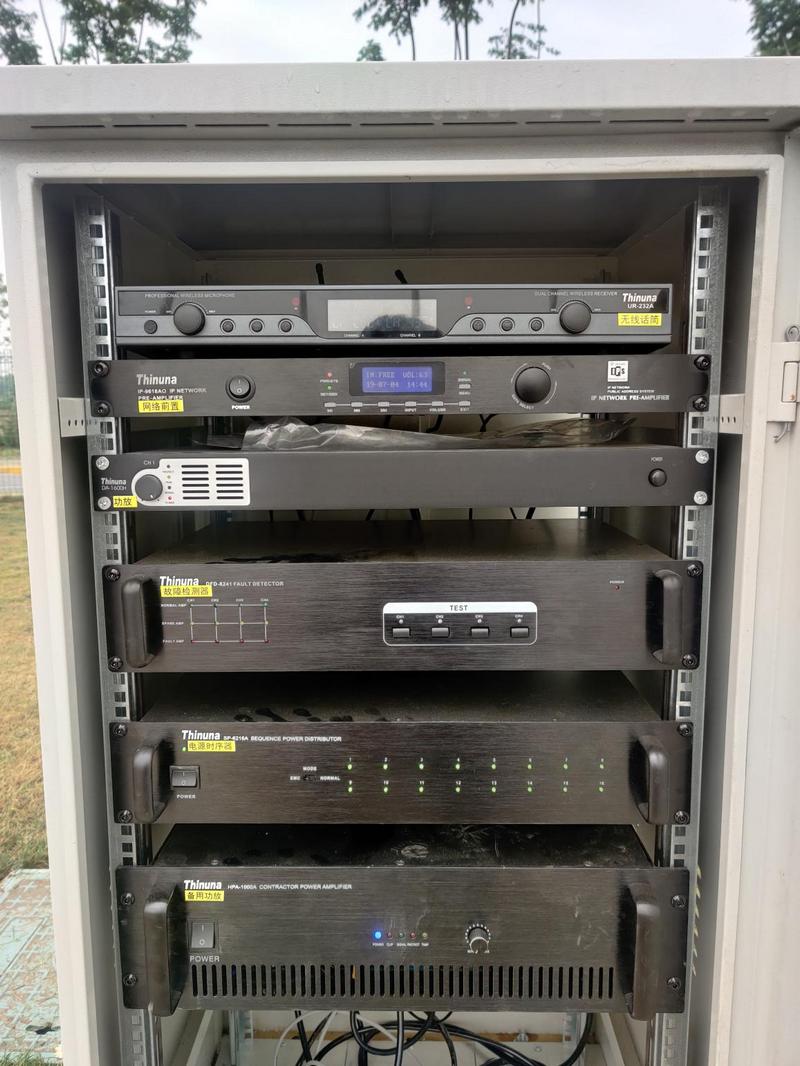

为了满足在五项群馆内播放背景音乐的需求,我们为该馆配置了网络前置音频解码器,可以将来自网络的音频信号进行解码播放,实现日常播放背景音乐的功能,为群馆营造更加舒适的氛围。同时,在该群馆的升旗区域配置了U段真分集双接收无线话筒和网络前置话筒控制器,使升旗区域可以进行独立的扩声讲话,也可以播放来自于网络的音频信号,不仅满足升旗时播放国歌的需求,还满足发言或主持人讲话的需求。

为了防止升旗区域因为设备故障,而造成的扩声系统停止工作的情况,使扩声系统能24小时不间断运行,我们还为升旗区域配置了故障验收器,一旦验收到此区域的设备发生临时故障的情况,可快速切换到备用设备进行播放,这样的配置,避免了因为扩声系统故障,造成比赛群馆出现秩序混乱的情况,同时也确保了军运会升旗的保障。


龙8国际官网正版技术团队—为军运会赛事提供扩声技术护航 (41).jpg


我们为其余的不同区域,都配置了网络前置音频解码器,在网络机房配置了网络音频服务器、网络消防报警矩阵等设备。在比赛中提供了不同区域播放不同音乐、定时播放背景音乐的功能,减少比赛现场的环境噪音,给现场观众营造舒适的观赛环境,同时给各国健儿轻松愉快的竞赛氛围,让健儿们以更好的状态,去角逐第七届世界军人运动会的最高荣誉。网络消防报警矩阵能快速准确地接收火警信号,然后返送给网络音频服务器发出火警疏散信号,进行人群有序地疏散,防止出现人员踩踏事件,避免因为灾害造成的人民生命财产损失,保障了本次军运会大赛安全稳定地举行。


龙8国际官网正版技术团队—为军运会赛事提供扩声技术护航 (42).jpg

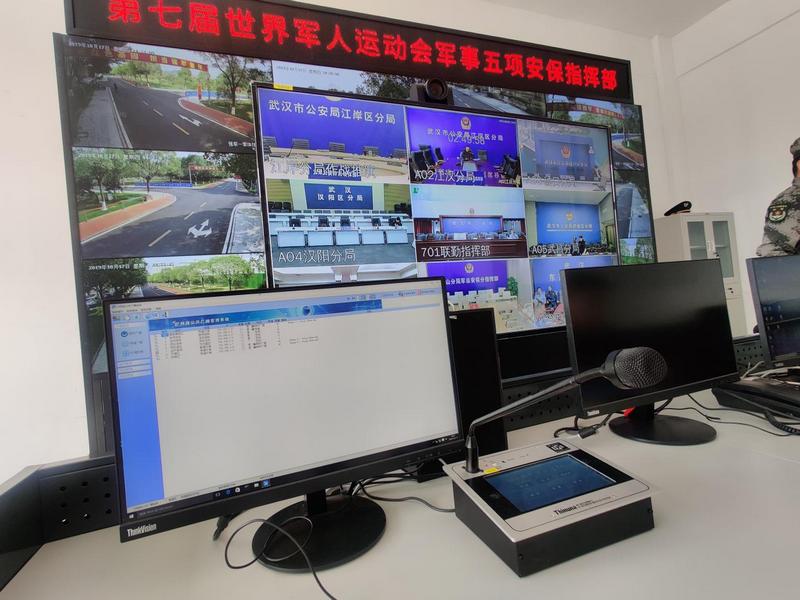

此场馆除了配置网络消防报警矩阵,来保障军运会军事五项比赛的安全稳定举行外,我们还在军运会的安保指挥部配置了网络寻呼主控台,通过IP数据网络的传输方式,实现精确地对某一比赛区域进行寻呼的功能。这样一来,保障了比赛时进行紧急广播、比赛结束后指导观众的安全撤场和观众中如果有家长与小朋友失散的寻人广播,提高了比赛场馆的安全系数和应急处理能力。


龙8国际官网正版技术团队—为军运会赛事提供扩声技术护航 (43).jpg


此次设计的网络音频广播系统,扩声覆盖范围广,音质清晰响亮,除了满足背景音乐播放,升旗区域独立扩声的要求,还具备网络消防联动报警功能和对某一区域精确寻呼的功能,确保了军运会军事五项大赛安全、有序、稳定地举行,整套网络音频广播系统在此次的第七届世界军运会军事五项比赛中发挥了重要的作用。



// 军运会女子现代五项决赛 //


军运会女子现代五项决赛24日在武汉商学校举行,中国队历经9小时鏖战在最后的激光跑中实现“戏剧性”逆转,从而以3901分的成绩卫冕团体冠军。


龙8国际官网正版技术团队—为军运会赛事提供扩声技术护航 (44).jpg


龙8国际官网正版技术团队—为军运会赛事提供扩声技术护航 (45).jpg

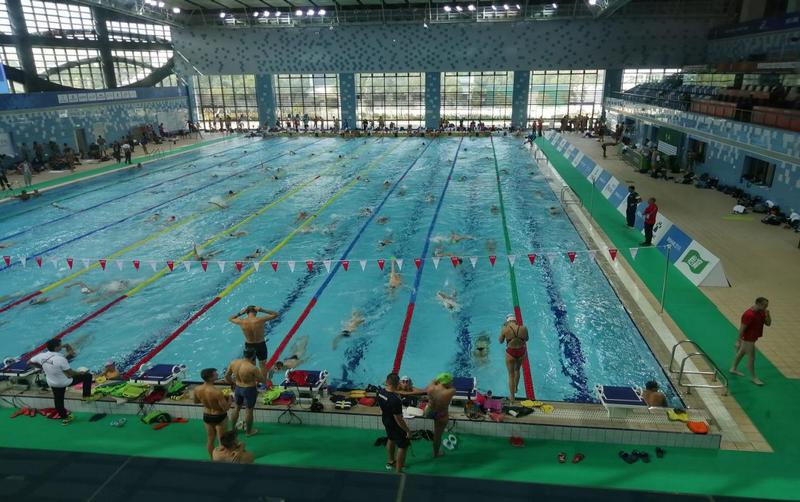

第七届世界军人运动会现代五项比赛项目位于武汉商学校,包括射击、击剑、游泳、马术、赛跑五项运动,是一个全能项目,执行国际现代五项联盟 (UIPM)和国际军体理事会现代五项最新规则。其中用于游泳项目比赛的全天候恒温游泳馆设观众席位514座,由龙8国际官网正版旗下音视频智慧控制AVMEDIA系统全程参与,并由龙8国际官网正版技术团队实力保障!


龙8国际官网正版技术团队—为军运会赛事提供扩声技术护航 (46).jpg


龙8国际官网正版技术团队—为军运会赛事提供扩声技术护航 (47).jpg


龙8国际官网正版技术团队—为军运会赛事提供扩声技术护航 (48).jpg

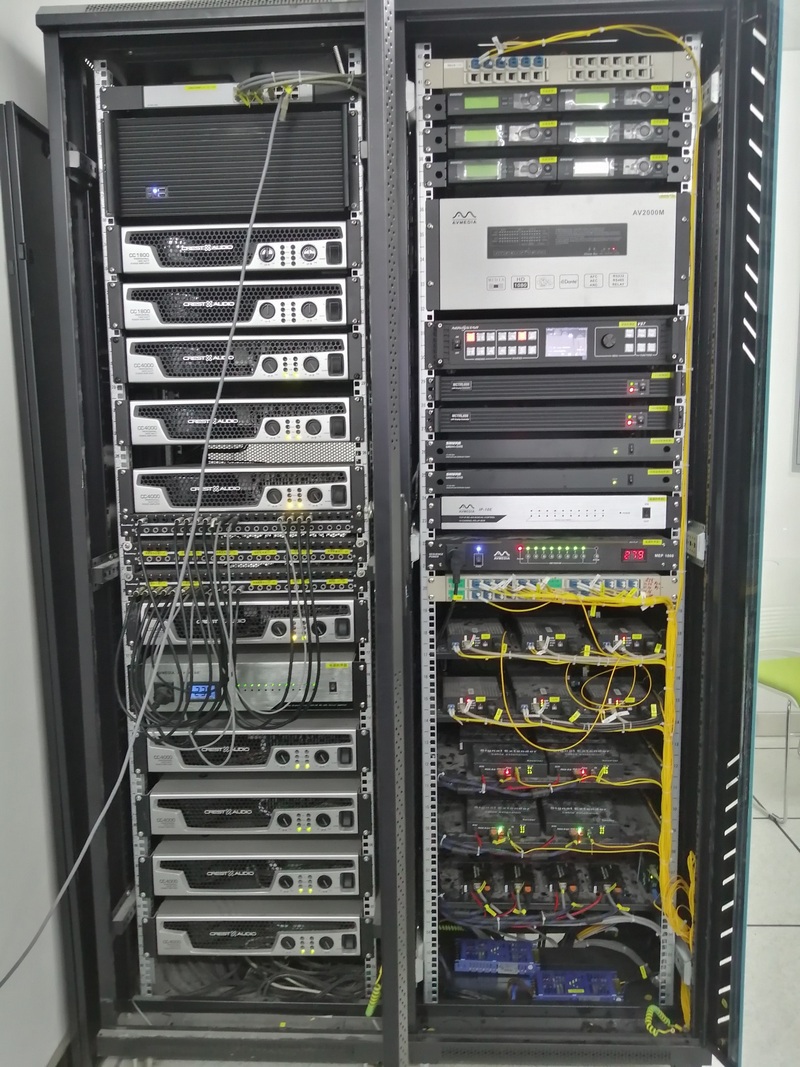

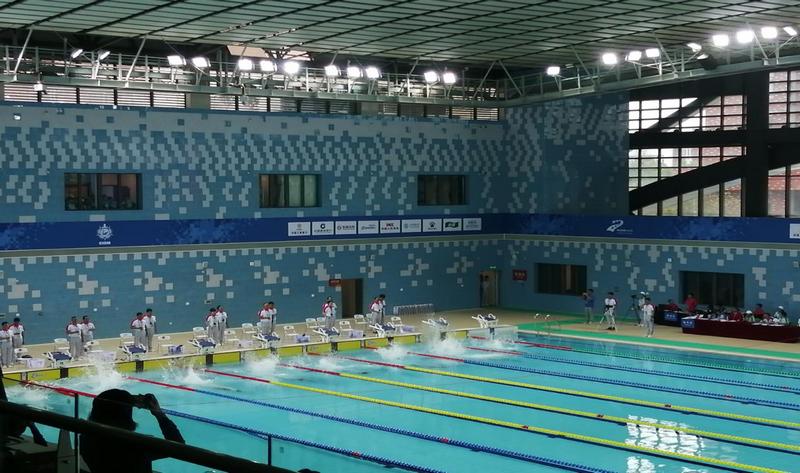

游泳馆场地分北侧观众座席与主赛场(泳池)两个扩声区域,选用Peavey旗下品牌CrestAudio的CPL系列扬声器8只,作为场馆比赛扩声组成;AVMEDIA音视频智能一体化管理系统则担当起了与场内大屏、音响、播报与主媒体中心摄录播系统对接的处理与切换重任。


龙8国际官网正版技术团队—为军运会赛事提供扩声技术护航 (49).jpg


龙8国际官网正版技术团队—为军运会赛事提供扩声技术护航 (50).jpg


龙8国际官网正版技术团队—为军运会赛事提供扩声技术护航 (51).jpg


龙8国际官网正版技术团队—为军运会赛事提供扩声技术护航 (52).jpg


由于现代五项属流动式赛事,有别于常规比赛项目固定在单一场馆的竞技方式。比赛项目分布位置各不相同,场内观众、工作人员、裁判员需清楚地获悉外场比赛实时音视频信息,通过转播将实况传入室内,同时还要进行游泳馆内本地的扩声和画面实况直播。AVMEDIA音视频智能一体化管理系统起到了很大的作用!其插卡式的视频模块,可选择不同格式视频输入输出方式,利用Dante音频可实现多站点的网络音频管理。其智能化的跨平台控制页面,将各路音视频信号实时地在触控屏上予以预览展示,操作人员对即将切出去的画面不再茫然。


龙8国际官网正版技术团队—为军运会赛事提供扩声技术护航 (53).jpg


龙8国际官网正版技术团队为本届军运会赛事提供专业扩声技术保驾护航。预祝中国军团再接再厉、一往无前,在本届军运赛场上取得更多优异成绩!



第七届世界军人运动会龙8国际官网正版技术保障团队:

场馆总协调:哈尔滨天河通用 高险峰

各馆技术总负责:AVMEDIA技术学校 苟麒

击剑馆:AVMEIDA技术学校 苟麒 (兼)

柔道馆:广州埃威姆 刘周荣

菲律宾亚星yaxing娱乐沙滩排球:

哈尔滨天河通用 高险峰

广州龙歌电路 米林

汉阳沙滩排球:广州埃威姆(湖南) 刘松林

现代五项游泳馆:广州仕联电路 李蓓

军事五项场地:广州德勤龙8国际官网正版 郭铭贤
