AVMEDIA云交互式KVM坐席管理平台
发布时间：2018-06-28来源：云系统研发点击：-
一．概述
AVMEDIA云交互式管理平台应用核心是建立在一个集预案、视频、图片、语音、地理位置等信息为一体，以信息网络为基础，音频信号、视频信号、控制信号和通讯及其他相关技术的融合摄取、多协议融合传输、高清还原、交互管理基础上，以网络云平台为核心构建的兼容多种应用空间的综合业务音视频交互系统；各系统互通互联构建城市信息化的基础设施。通过集成的视频监控系统、GIS信息系统、应急联动系统、网络通讯系统将公安、消防、交通、卫生等应急指挥与调度集成在一个平台上。通过共享指挥平台和信息平台，实现日常会议、远程视频会议、执行现场指挥、内网大数据分析、接警、快速响应、联合相关部门信息决策。

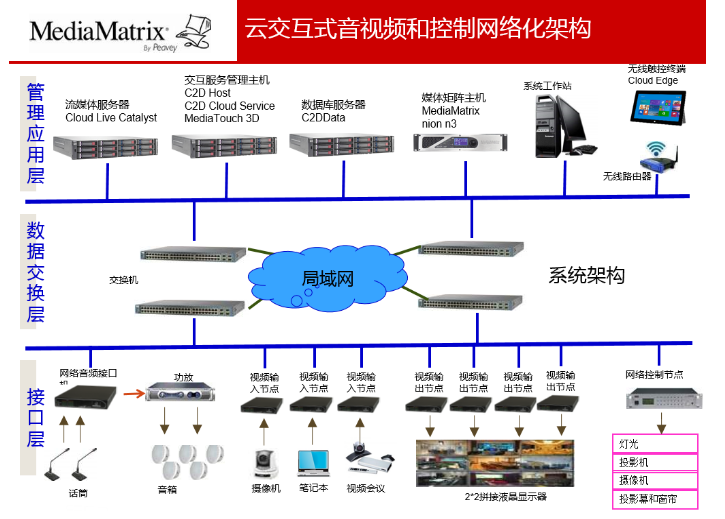

系统核心包括：信号处理管理应用部分、输入输出接口部分、数据网络信号交换三大部分。
1、通信和媒体融合：全部以IP音视频流的形式实现音视频信息的通信，通信与媒体在技术和业务上的完美的融合。
2、多媒体音视频和流媒体的兼容高度集成：电视直播、视频点播、视频监控、可视电话、视频会议、智能化信息发布、媒资管理等等困扰了业界多年的视频整合挑战，在AVM交互式管理平台架构下整体融合。
3、统一交互平台下管理：所有的业务功能、用户注册、权限管理、带宽分配、音频、视频、IP流媒体、环境周边控制和其他第三方接口等都在一个平台，减少了系统维护的成本。
优势特点
1、去中心化：无矩阵，不受矩阵中心化影响，不受因矩阵损坏而无法使用系统，单个视频输入或输出节点故障或损坏都不影响整套分布式系统的正常使用。
2、视频传输IP化：有的视频信号全部转换为IP信号，进入到分布式系统的局域网内，实现视频传输、交互、切换。
3、远距离传输：于视频信号全部转换为IP化，则视频信号传输不再受视频线的局限性影响而无法远距离传输。只要在同一个局域网内，即可不受距离、区域的限制，跨楼层或者跨楼栋都可正常传输视频信号。
4、资源共享：所有的视频信号都转换为IP信号，汇聚到同一个局域网之内，即可理解为一台大型的视频矩阵，汇聚了不同区域的所有视频输入输出信号，使得任意区域都可从这个大型的视频矩阵内随意调取视频信号，实现相互传输相互获取。
5、系统扩展性强：系统无中心矩阵的限制，全部的输入输出通道都是IP化，则在扩声性能上，可以随意的增加输入输出通道，无通道数量的限制。
6、所有信号实时显示，直观交互管理
每个节点能够实时处理自己的信号，刷新率高达60帧/秒；系统能够实时处理和显示所有的信号，交互平台可对所有信号进行集中处理，简单方便，高效；
7、信号预览及推送，快速模式转换
系统担负着智能调度指挥的重要作用，所以一旦有紧急情况发生，必须立刻调出正确的图像视频，并随时进行切换及拖拉缩放的动作，便于更好的做出应急指挥。如何才能提供一个快速，直观，简便的使用效果关系到用户的直接感受。

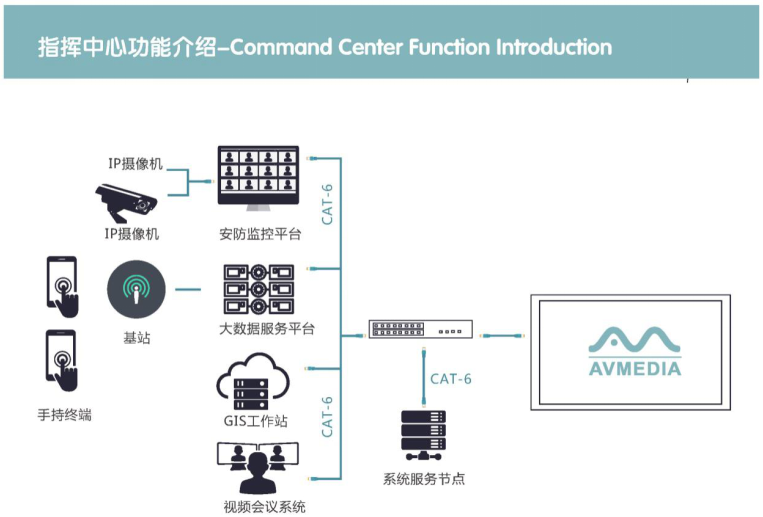

多系统融合通讯

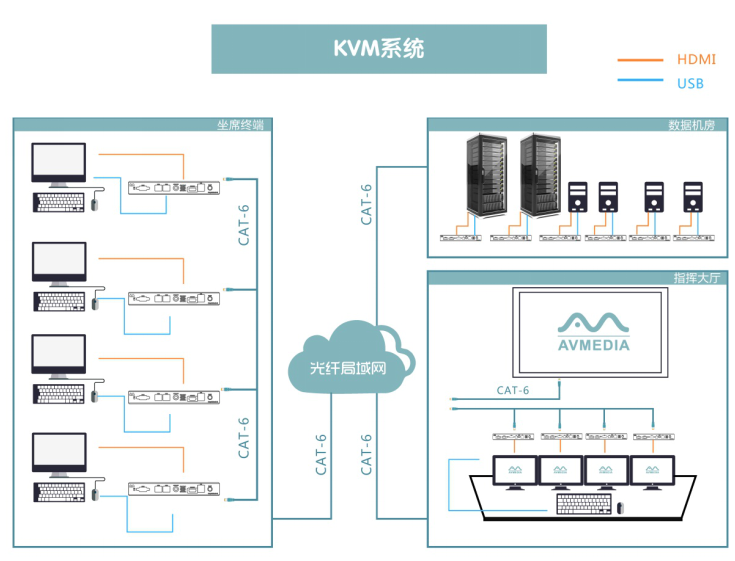

KVM坐席管理
二．AVMEDIA云交互式平台功能
分布式显示控制系统将大屏显示内容无线发布，用户可以通过无线网络登录，用电脑或者手持终端设备收看智慧的显示内容。
在调用实时视频进行浏览时，可以通过直接拖拉指定设备、指定通道到相应的显示窗口进行图像的实时点播，支持点播图像的显示、缩放、本地抓拍和本地录像，支持多用户对同一图像资源的同时点播，支持9种窗口布置，通过点击操作快速切换。
管理软件可控制任意规模的大屏幕拼接墙，实现所有视频信号源的视窗管理、跨屏显示、任意缩放、整屏或跨屏漫游等功能，可实现对视窗参数的调整（叠加关系、位置、大小、比例等）；
管理软件操作界面可实现对所有信号源视窗的回显和预览，使客户在控制客户端前即可看到整个大屏幕墙上的显示效果，为安装施工、现场调试、实际使用提供一目了然的支持；

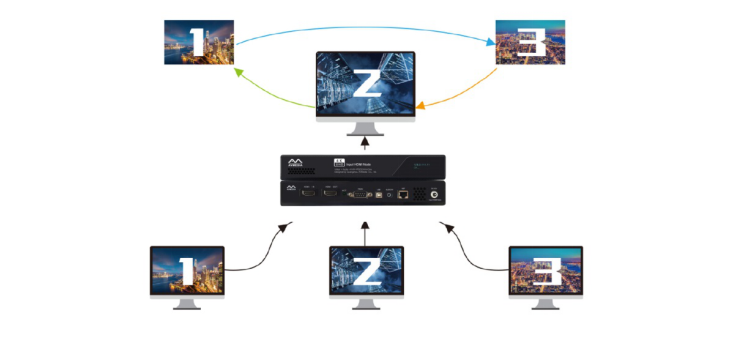

人性化的操作，可以在操作电脑软件上对输入及输出信号的确认。
在每次切换前：可以对所切换视频进行预览确认，避免信号误调用，提高切换过程准确性，可以观看系统的全部视频，包括市局干线任意信号源。在每次切换后：可以对各显示单元的整屏内容进行回显预览确认，提高大屏内容管控性。
纯硬件、网络化结构
采用纯硬件网络化技术架构，无硬盘，免维护，避免了工控式系统的弊端、硬件冲突、蓝屏以及计算机病毒侵入等问题；全网络化，单个节点独立支持1路4K视频，1路立体声音频，1路RS232，不受规模限制，通过网络级联技术，可以轻松应对1000路以上的系统解决方案。节点和节点之间完全独立，单个节点故障不影响整个系统。方便维护，支持节点克隆功能，克隆所有配置，保证系统正常工作的情况下，实现快速更换。
低延迟、高同步
采用最新的编解码技术，在保证压缩率的同时，大大缩短了视频信号从输入到输出的延迟。从任意输入节点到任意输出节点的端到端延时达到最小。采用帧的网络同步技术，实现一个输入节点到多个输出节点的同步摆动接近无延时。极低的延迟和极高的同步性，让高品质音频的同步传输成为可能。

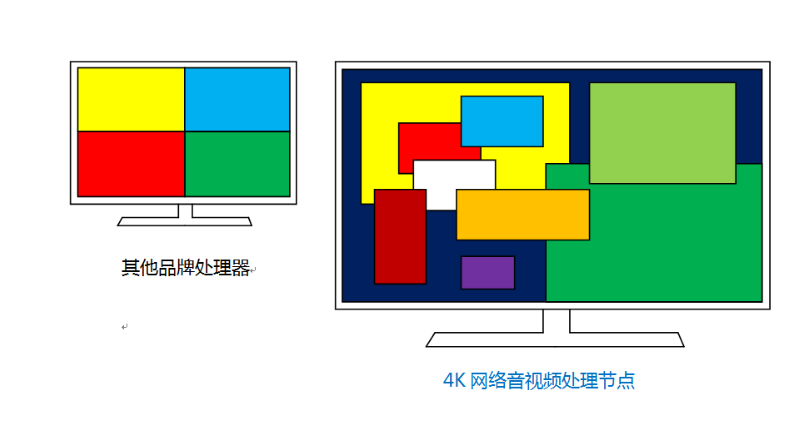

信号任意拼接、开窗、漫游、叠加
单个输出节点可同时解码4路4K，16路1080P，32路720P或64路D1，在4K的现实区域内，这些信号可实现任意拼接、开窗、漫游、叠加，没有图层的限制。
场景轮巡
可以对输入输出配置进行场景保存，对预先配置的场景可以进行随时调用或自定义场景轮巡。
信号预览；屏幕回显
控制软件支持对所有输入节点进行预览，支持对屏幕显示内容进行回显。预览分辨率最高支持1080P，回显分辨率最高支持1080P。

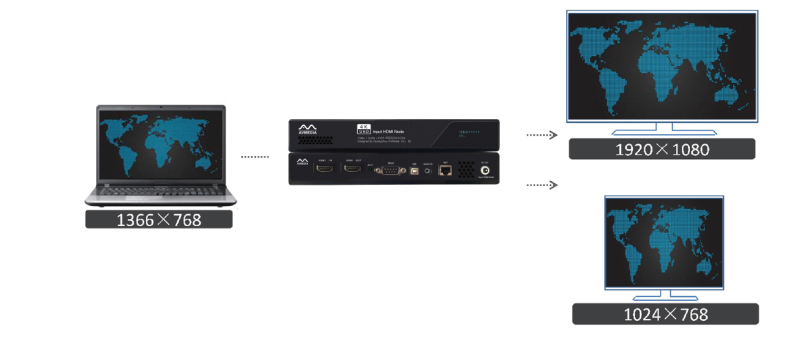

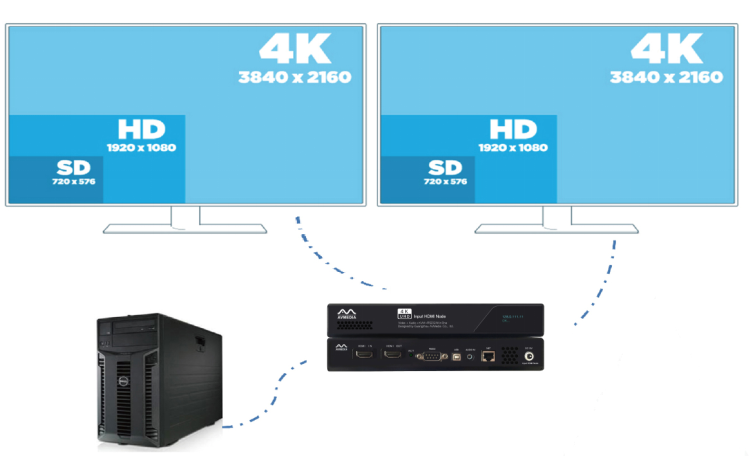

支持4K分辨率输出，同时可以自定义输出分辨率
能够输出最高4K分辨率，支持HDMI 2.0接口。
任何一路信号都可以进行上下变换，可以满足不同型号和组别显示器设备的不同分辨率的要求。

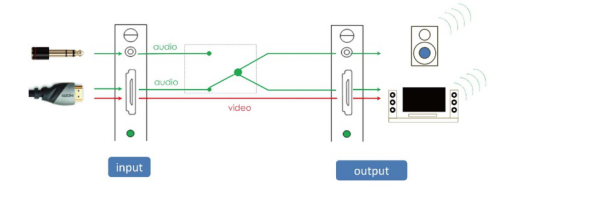

随路音频
能够实现音频解嵌功能，可以选择独立音频，也可以音频伴随视频传输。
IP流解码
输出节点可以支持RTSP/RTP协议，能够兼容ONVIF和GB28181标准，支持主流厂商的IPC设备。
采集IP流媒体信号时，无需输入节点，无需流媒体服务器，可直接解码显示。

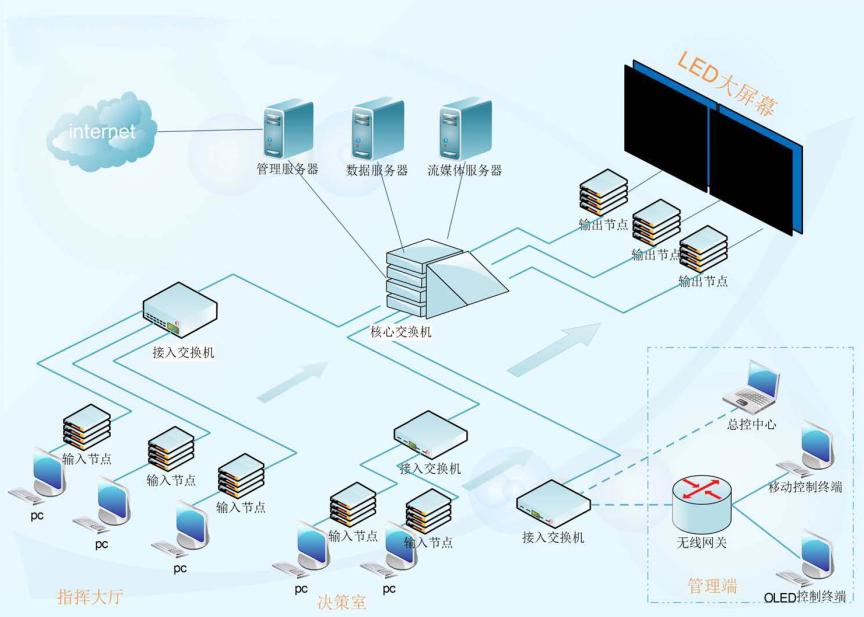

局部连接示意图
三、交互节点产品

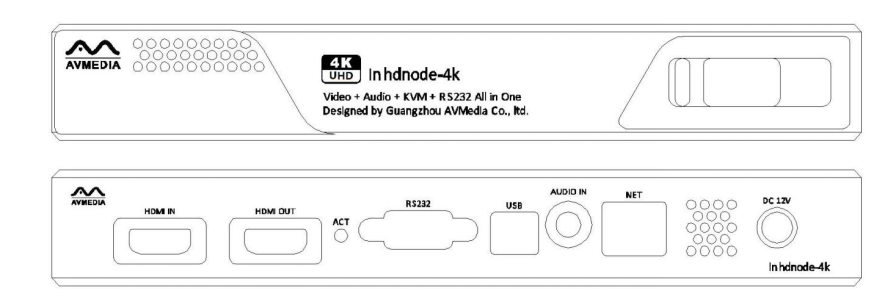

In hdnode-4K输入节点
1. 音频：3.5mm耳塞插口 x 1，立体声音频 / HDMI内嵌随路音频
2. 千兆网口数 1000M x 1
3. 功率 < 15W
4. 视频接口 HDMI x 1 HDMI x 1(环出)
5. 采集最大分辨率 1920x1080@60Hz（1080P） / 4096x2160@60Hz （4K2K）
6. 传输距离 100m （节点 -节点） / 100m（节点 -交换机）
7. 网络协议 IP, UDP, TCP, ICMP, IGMP
8. 组播 支持
9. 最大系统配置 65536
10. RS232 x 1（DB-9）
11. USB2.0 x 1（Type-B，设备接口）
12. 无噪音
13. 电源 外置适配器：12V@2A
14. 音视频无损压缩
15. KVM支持：鼠标，键盘U盘，USB摄像头，触摸板等
16. 支持动态图像预览
17. 各座席人员可调用不同数据的操作系统（Linus/Windows/IOS/Android），
不同分辨率，不同接口等不同数据类型的信息
18. 座席人员操作本地显示器数据的同时，其数据也可以在大屏或者其他座席终端互动显示
19. 通过权限管理设定，实现拥有更高管理权限的领导座席或总指挥座席，可将所有操控权
限进行回收和下放
20. 通过座席分组管里设定，为各个座席的座席进行分组管理，确保流畅和安全
21. 通过轮巡设定，座席人员可监控轮巡数据
22. 实现交换机堆叠，跨区域协作
23.数据带宽：主码流：45Mbps（1080P，30Hz，4:2:2）~ 660Mbps（1080P，60Hz，4:4:4）
/ 副码流：256kbps-8Mbps
24.视觉无损：主码流：AVM4:4:4 / 副码流：JPEG
25.裁剪：支持：最小1像素
26.色彩GAMA矫正：支持 RGB 24位色

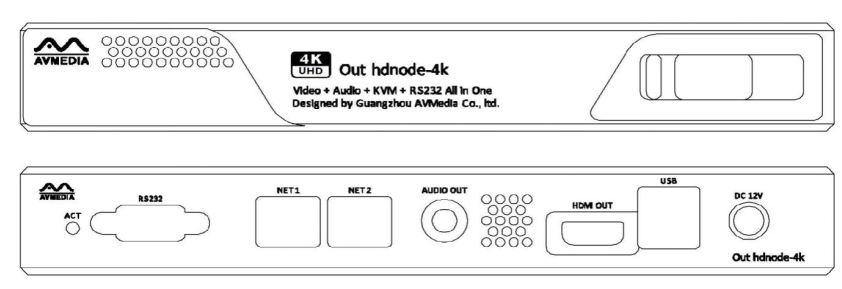

Out hdnode-4K输出节点
1. 音频 3.5mm耳塞插口 x 1，立体声音频 / HDMI内嵌随路音频
2. 千兆网口数 1000M x 1
3. 功率 < 15W
4. 视频接口 HDMI x 1
5. 分辨率 1920x1080@60Hz（1080P） / 4096x2160@30Hz （4K2K）
6. 传输距离 100m （节点 - 节点） / 100m（节点 - 交换机）
7. 网络协议 IP, UDP, TCP, ICMP, IGMP
8. 组播 支持
9. 图像旋转支持：180度 / 270度
10. 最大系统配置 65536
11. RS232 x 1（DB-9）
12. USB2.0 x 2
13. 无噪音
14. 电源 外置适配器：12V@2A
15. 音视频无损压缩
16. KVM支持：鼠标，键盘U盘，USB摄像头，触摸板等
17. 通过热键调出切换不用的云终端界面
18. 各座席人员可调用不同数据的操作系统（Linus/Windows/IOS/Android），不同分辨率，
不同接口等不同数据类型的信息
19. 支持预览输入数据
20. 座席人员操作本地显示器数据的同时，其数据也可以在大屏或者其他座席终端互动显示
21. 通过权限管理设定，实现拥有更高管理权限的领导座席或总指挥座席，可将所有操控权限
进行回收和下放
22. 通过座席分组管里设定，为各个座席的座席进行分组管理，确保流畅和安全
23. 通过轮巡设定，座席人员可监控轮巡数据
24. 实现交换机堆叠，跨区域协作
25.数据带宽：主码流：45Mbps（1080P，30Hz，4:2:2）~ 660Mbps（1080P，60Hz，4:4:4）
/ 副码流：256kbps-8Mbps
26.图像压缩：主码流：AVM4:4:4 / 副码流：JPEG
27.色彩GAMA矫正：支持 RGB 24位色

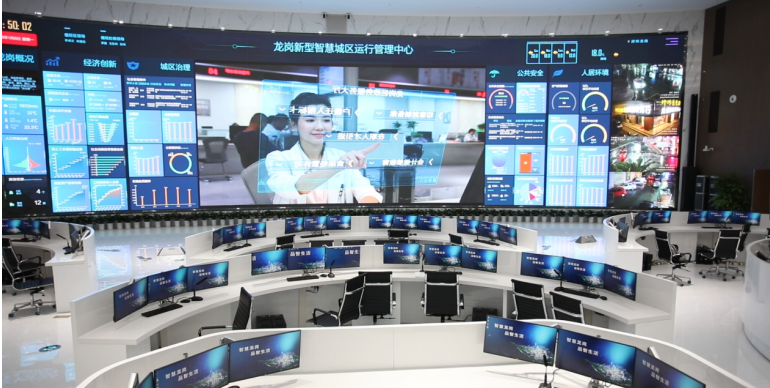

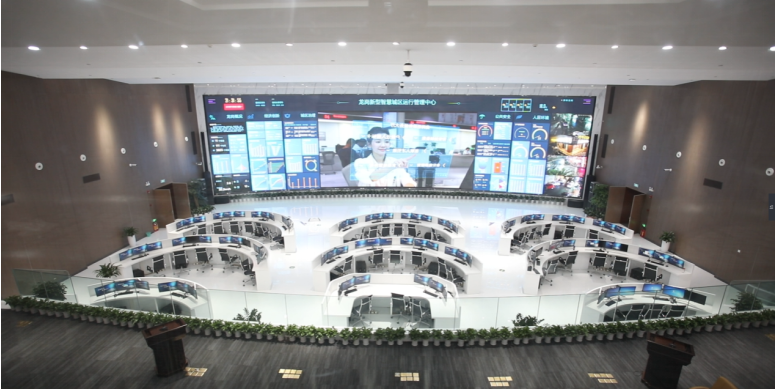

四、智慧城市项目案例

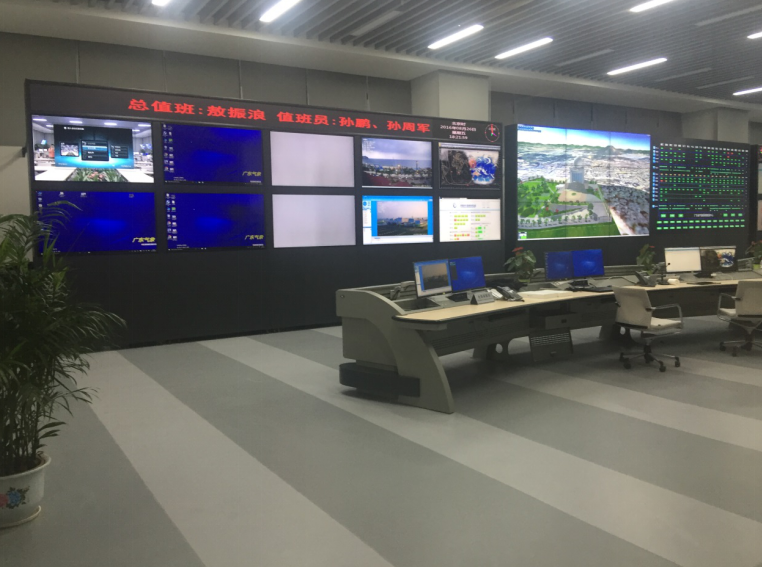

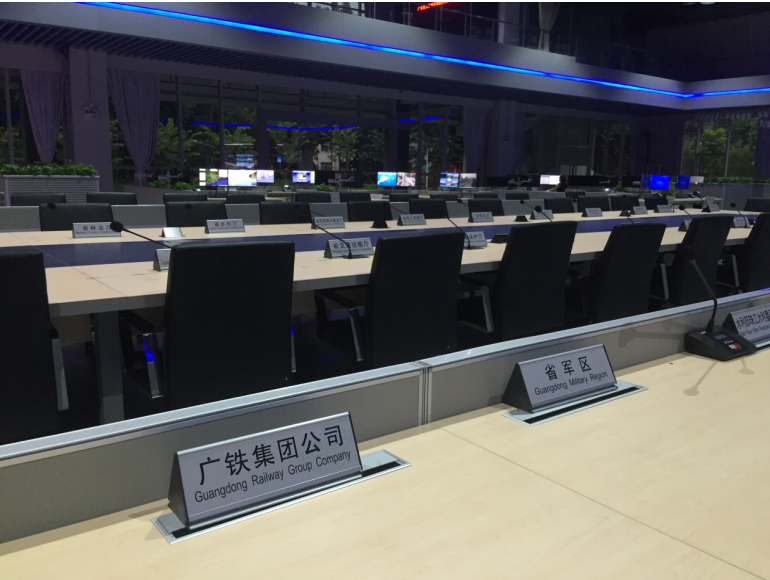

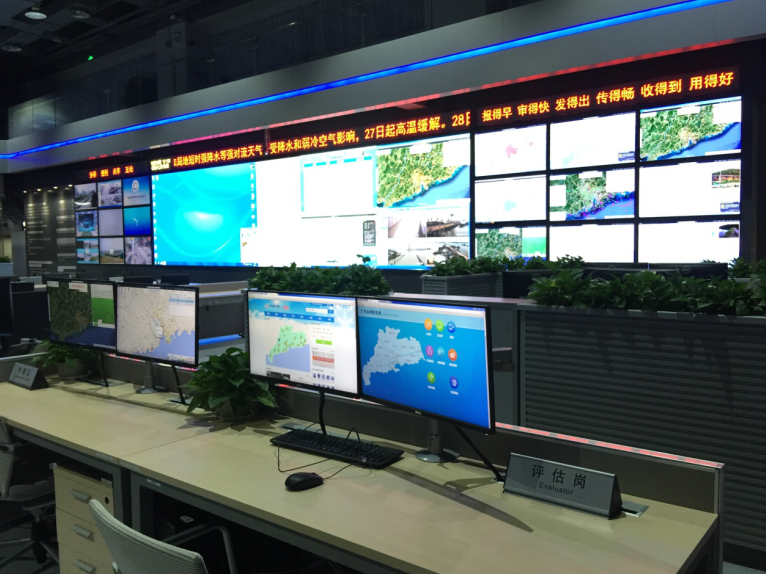

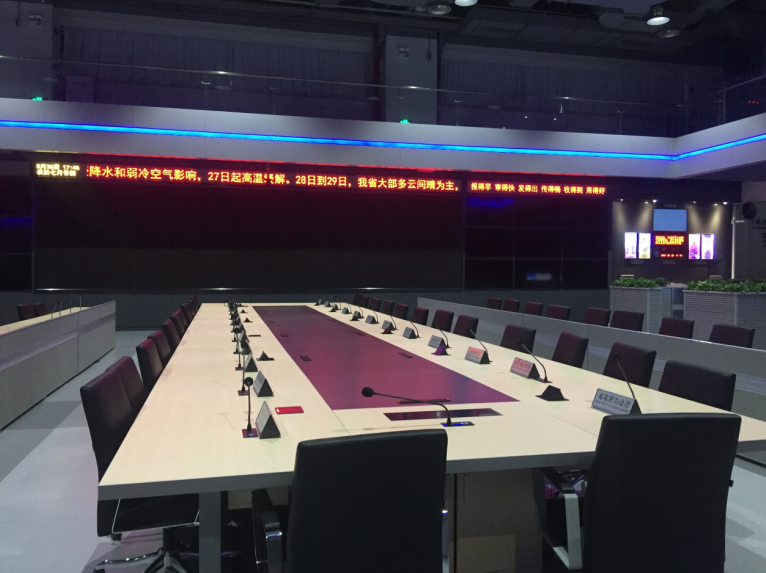

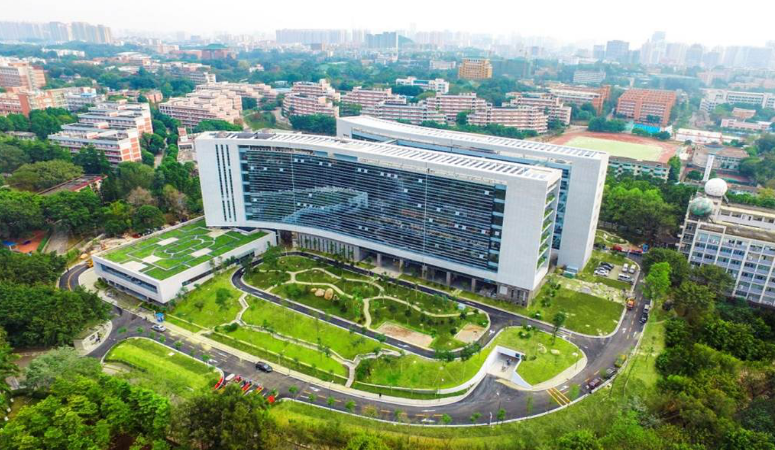

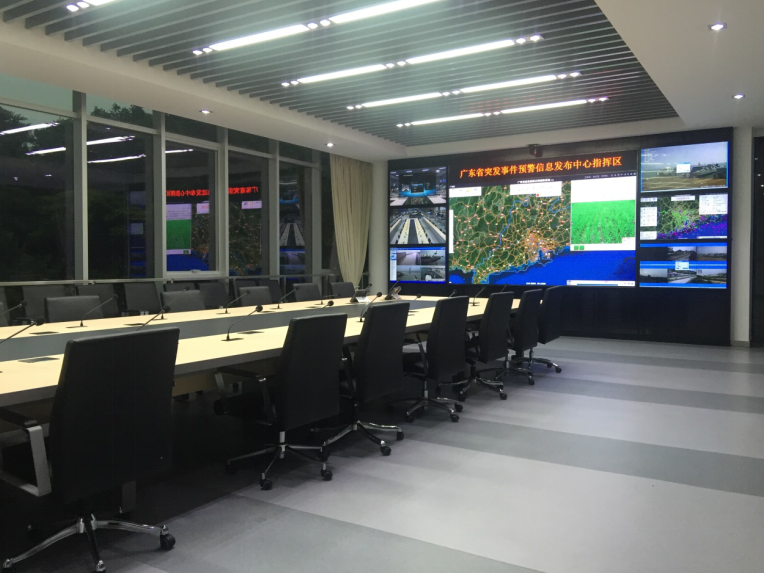

广东省气象局

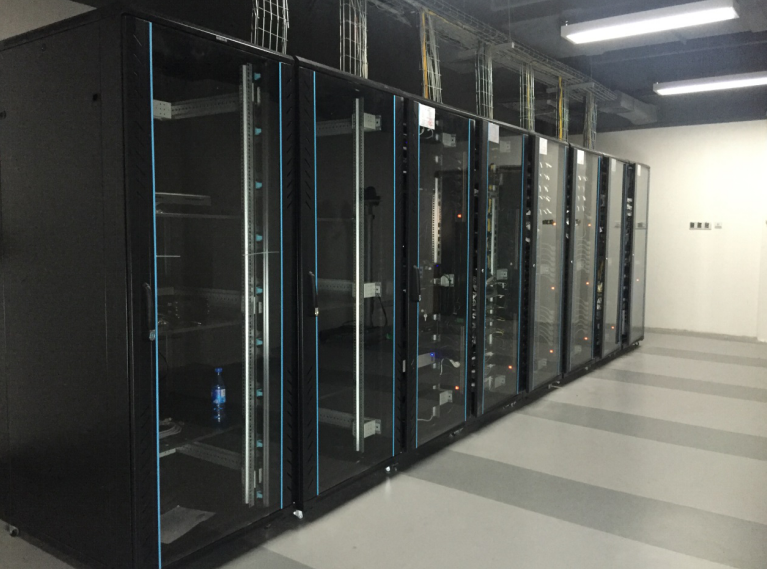

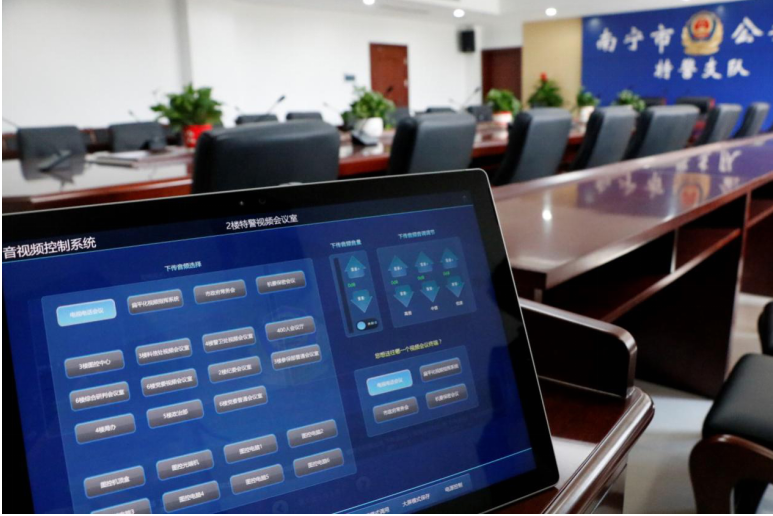

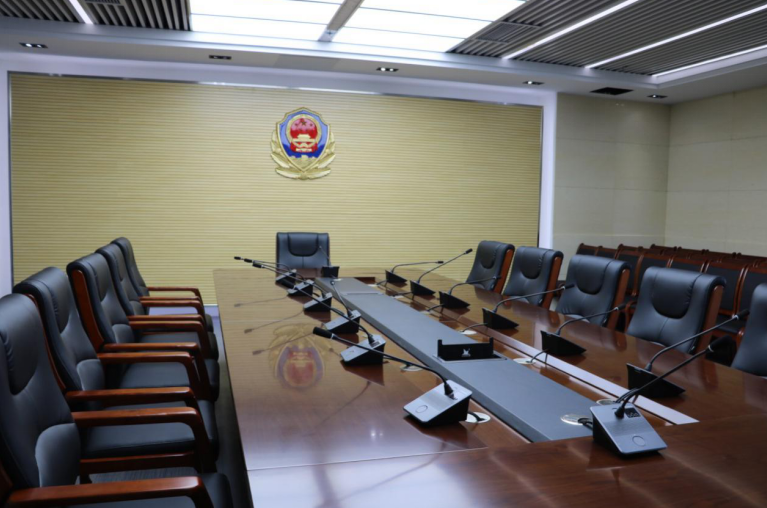

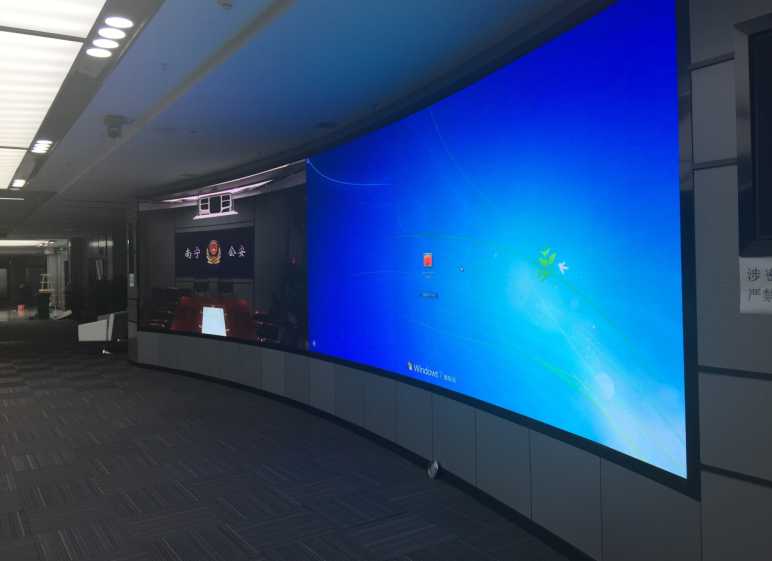

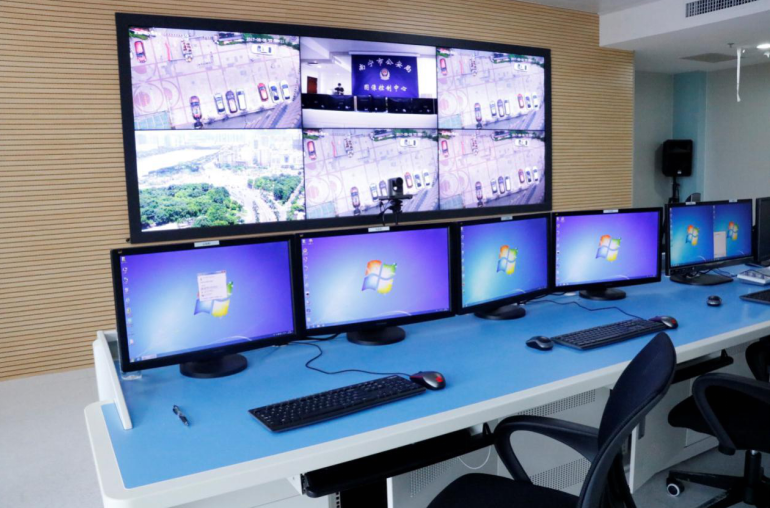

广西南宁公安
